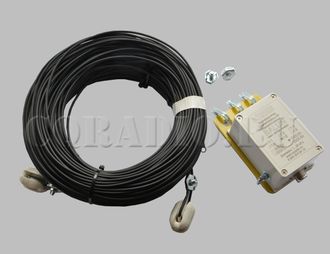

Дельта 80...10 м 1000Вт (BALUN 1:4 1000Вт в комплекте)

7000 руб. 6100 руб.
В корзину

Материал: толстая "полевка" П-268.

В комплекте: изоляторы, крепление, такелаж.

Так же в комплекте идёт BALUN 1:6 1000Вт.

Длина антенны: 84 метра.

Импеданс: 50 Ом

Рабочие диапазоны антенны с КСВ не более 3:

80 м КСВ 1,3....1,7

40 м КСВ 1,2....1,8

20 м КСВ 1,6....2,2

15 м КСВ 1,7....2,1

10 м КСВ 1,1....2.5


Комментарии (10 из 13)

Добавить комментарий

R7FQ

Заказывал в конце 2021. Дошло быстро, без проблем.
6 января 2022 антенну повесил вертикально. Верхний угол на высоте 45м, нижняя сторона треугольника на высоте 20м. Поляризация горизонтальная.
Общая длина для 80м оказалась большой, конечно можно было подрезать и вогнать в резонанс.
Поскольку балун оказался возле окна, решил укоротить конденсатором. Конденсатор масляный герметичный. Таким образом, можно менять резонанс по всему диапазону: 3.500 – 3.750.
Минимальный КСВ на 80м - 1.05
На 17м – 1.25
На 15м – 1.01
На 12м – 1.8
На 10м – 1.5
На 80м связи с Южной и Северной Америкой. Австралия, Н. Зеландия, Н. Каледония. Африка. Остальные территории ближе перечисленных, само собой.
Работаю без усилителя, на один трансивер, максимальная мощность 100 вт. Но для нас главное принимать сигнал, а не заниматься радиовещанием.
За два года использования, проблем не было, но пришлось подтягивать оттяжку из-за расправления полевика (изначально он витой).

Комментировать
Андрей

Все точно и в срок
Заказывал по безналу
Пришло через неделю через Деловые линии
Упаковано в "душой"
Рекомендую продавца
UB5Y

Комментировать
Андрей

Ант на высоте 15 м от земли немного требует укорочения Резонанс получился на 3,510
Нужно иметь ввиду!!!
Хотелось бы узнать ответ о максимальной мощ. для данного варианта
От 1 Кв все хорошо
Были испытания на большую мощность?
Это вопрос , скорее, к автору конструкции

Михаил . r3oi

Мощность антенны ограничена применяемым балуном, для использования с большей мощностью надо балун на соответствующую мощность.

Игорь R1SA

А на WARC-ах КСВ этой антенны кто-нибудь мерял? Антенна не строится совсем? (я вижу, что WARC-и в качестве рабочих диапазонов для этой антенны не указаны, если что).

Комментировать
Андрей

Могу прислать фото экранов с анализатора
На варках не работает
Подтверждаю
UB5Y

Александр

Подскажите пожалуйста , почему применён трансформатор 1:6 ? или это опечатка ? 1:4 лучше подходит для этой антенны .

Комментировать
Михаил. r3oi

В зависимости от местных условий антенна может иметь разное сопротивление.
По просьбе заказчика комплектоваться может тр-ом 1:6 или 1:4 .

Андрей

Пришел с антенной трансформатор 1 к 4
Единственное не совсем правильно с моей точки зрения выполнен крепеж самого трансформатора

Геннадий

по треугольнику вопрос как изменится резонанс антенны при расположении вертикально или горизонтально.b

Комментировать
