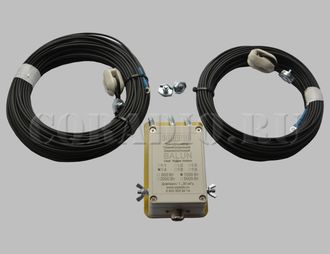

Windom 80/40/20/10м 1000Вт (BALUN 1:4 1000Вт в комплекте)
6000 руб.
5200 руб.
Несимметричный диполь + BALUN 1:4 1000Вт.
Материал: толстая "полевка" П-268.
В комплекте: изоляторы, крепление, такелаж.
Длина плеч: 27,9м и 13,7м.
Импеданс: 50 Ом
Рабочие диапазоны антенны с КСВ не более 2:
80 м 3,5…3,8 МГц
40 м 7,0…7,2 МГц
20 м 14,0…14,35 МГц
17 м 18,0…18,31 МГц
12 м 24,9…25,20 МГц
10 м 28,0…29,50 МГц
Вес: 1,7 кг.
:format(webp)/15be376081818e7.s.siteapi.org/img/bd7a114sofco04o8k0k8g40skw4ggs "Шнур Danline 4,0 мм 100 м")
:format(webp)/15be376081818e7.s.siteapi.org/img/exkhg3dxupcskookcgsk4ssckgcgws "Коммутатор антенн CQ-4")
:format(webp)/15be376081818e7.s.siteapi.org/img/166u3w2ynb9c48ggco8k08gcc0c8wk "РК50-7-11 коаксиальный кабель 50 ом, цена за 1 метр")
:format(webp)/15be376081818e7.s.siteapi.org/img/m39hvdxi5cg88gkokkco4c0wg40o8g "Шнур Danline 5,0 мм 100 м")
:format(webp)/15be376081818e7.s.siteapi.org/img/97rkzstvlw4ckg0w00g80scwcgs884 "Автоматический антенный тюнер ATU-100 7x7 N7DDC")
:format(webp)/15be376081818e7.s.siteapi.org/img/62e72a7fa05c82311e36cf22e462bc4c1b62cd21.jpg "1840SB")
Комментарии (10 из 19)
Добавить комментарийДля Ульяна.
КомментироватьКСВ у балуна не более 1.2 от 1.9 до 29мгц.
Нагрузка ( 200ом) должна быть без индукционная с минимальными выводами.
Оптимальный вариант открыть корпус балуна и подпаять к выводам.
Проверьте так же кабель снижения нагрузив на 50ом.
Балун на какой марке кольца выполнен?
КомментироватьВот пень ))) на корпусе написано Amidon ,а я и не заметил)))
Получил антенну, балун проверил на анализаторе, КСВ по диапазонам меньше 2-х, подключил полотно антенны к балуну, - не работает ни в одном диапазоне, КСВ зашкаливает, что делать не знаю.
Какова высота подвеса???
КомментироватьУ меня тоже самое. На всех диапазонах, КСВ 10...! Кошмар. Реж не реж не строится и всё тут.
Здравствуйте.
КомментироватьРазницы нет вообще !
Есть ли разница, какое плечо в какую часть балуна подключать? Знакомый радиолюбитель сказал, что разница огромная, а снимать и переделывать антенну не особо хочется. Вы как думаете?
КомментироватьБудет ли работать как Inv-V с разной длиной плеч, если подвесить за балун метров на 10 над землей, а концы закрепить на расстоянии порядка 2м от земли (см. пример)?
Работать будет , как надо пробовать
Правильный подвес на фото.
