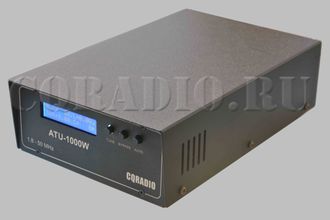

Автоматический антенный тюнер ATU-1000 7x7 в алюминиевом корпусе
Автоматический антенный тюнер ATU-1000 N7DDC в алюминиевом корпусе.
Основные характеристики:
Версия прошивки: 3.1
Дисплей: LCD 1602
Диапазон 1.8 -54мгц
Основные характеристики автотюнера ATU-1000 7х7:
Диапазон допустимых питающих напряжений: 10 - 15 В
Максимальная рабочая проходная мощность: 1000 Ватт
Максимально возможная измеренная мощность: 1000 Ватт
Минимальная мощность, необходимая для начала настройки: 30 Ватт
Шаг измерения при мощности выше 10 Ватт: 1 Ватт
Точность измерения мощности: 10%
Максимальная установленная индуктивность: 8,5 мкГн
Минимальный шаг установки индуктивности: 0,1 мкГн
Максимальная установленная емкость: 1870 пФ
Минимальный шаг установки емкости: 10 пФ.
Размер: 290x170x85 мм
Вес: 1,6 кг
Изготовитель: CQradio г.Воронеж
Ферриты: Amidon
Конденсаторы: YAGEO.
Комментарии (10 из 23)
Добавить комментарийПо эксплуатации 100 ватной версии замеаний нет
КомментироватьЕсть вопрос по 1000 ватой можнозаказать без корпуса и какова была бы
цена?
"Тюнер тестировался только в ssb" - так протестируйте в FT8 и FM и выложите в открытый доступ на всеобщее обозрение чтобы потенциальные покупатели видели полные характеристики устройства, как например это делают в EB104: https://www.youtube.com/watch?v=xvo6FsPYONg , в чём проблема ?
КомментироватьПроизводитель вообще живой ? Месяц ни ответа ни привета на простейшие вопросы по не самому дешёвому вашему устройству (см вопрос от 3 мая)
КомментироватьДля понимания: например у LDG AT-600 честно указано "до 600 Вт SSB или 200 Вт FM / Digital" , а в вашем устройстве только: "Максимальная рабочая проходная мощность: 1000 Ватт", сколько ваш тюнер выдержит подводимой мощности при долговременной работе в FT8 или тем более FM ???
На сайте указана эл. почта , кто пишет на почту, тот освоевременно получает ответы.
Так же можно писать на мой адрес: rn3oi@mail.ru.
Я уже об этом писал, сюда месяцами ни кто не заходит, т. к. есть другие дела и задачи.
По теме:
1.Тюнер тестировался только в ssb.
2.Из собственного опыта получается 1.02 до 1.3.
3. В каком режиме отключили питание, в нём же и будет после подачи.
4.Вопрос не понятен.
При настройке мощность надо уменьшать.
Настройку можно делать в автоматическом режиме и в ручном.
После настройки в автомате можно переключиться в ручной режим.
Если в процессе работы в ручном режиме КСВ увеличится тюнер настройку делать не будет .
Посылку получил быстро, сдек . Изделием доволен полностью. Инструкция не особо нужна, понятно без неё. Настройка быстрая. Меня полностью устраивает. Рекомендую.
1) 1000 Ватт в FT8 не полыхнёт или 1000 это только для CW\SSB ? Сколько реально выдержит при длительной работе в FT8 или тем более FM ?
Комментировать2) Насколько близко к 1.0 получается "вогнать" КСВ этим тюнером (транзисторный PA , защита отрабатывает уже при КСВ 1.5) ? Естественно никто не собирается "прокачивать верёвки" но даже диапазонные антенны при обледенениях\налипаниях уходят под КСВ 3 - получится "вытащить" этим тюнером КСВ хотя бы не более 1.3 ?
3) В каком режиме включается тюнер при подаче питания ? Bypass чтобы не влиять при нормальной работе , или в каком то другом ?
4) """При переходе с диапазона на диапазон мощность надо уменьшать и производить настройку. После настройки можно переключиться в ручной режим""" - это можно как то заблокировать ? (иначе железка не переживёт первый же мультибэндовый контест)
Здравствуйте.
КомментироватьИзмерение частоты есть.
Памяти нет, при каждом переходе с диапазона на диапазон происходит поиск мин. КСВ.
А какой тогда смысл в измерении частоты ?
Т.е. , при переходе на другой диапазон надо скидывать мощность для настройки , что бы околокиловатом не подпалить настраивающийся тюнер ? а если забыл , или пошёл дождь и антенна в пределах диапазона поменяла параметры и тюнер сам начал подстраиваться , то всё , горим ?
Тюнер частоту не изменяет это опечатка.
Это не частотомер.
При переходе с диапазона на диапазон мощность надо уменьшать и производить настройку. После настройки можно переключиться в ручной режим что бы при непредвиденном изменении КСВ антенны тюнер не начал производить авто настройку.
Так же настройку можно производить в ручном режиме не используя автоматический режим.
Память настроек и измерение частоты есть ?
