Все доехало в целости и сохранности. Качество балуна на высоте. Спасибо. Приедет анализатор, буду подгонять.
Комментировать
Иван.
Приобрёл данный балун.Сделан хорошо.Но по моему мало витков для НЧ диапазонов,потому как мой WINDOM длиной 82м на 160 и 80м работать отказался,резонансы очень далеко,а вот от 40м всё в порядке и КСВ ни на одном из заявленных диапазонов не превышает 1,5.Такой случай у меня был ещё в 1992г.,когда я поднял такую антенну,длина была только 41м.На 80м отказалась работать,но итальянец предупреждал,что если что,то надо добавить кол-во витков на балуне,что и было сделано.После этого антенна ожила.А в этом случае даже по приёму видно,где у неё резонанс,уменьшение размера результатов не дало.На мой взгляд лучше попробовать на кольце мотать балун.Хотел одной антенной два диапазона убить,но не вышло.
Комментировать
Михаил. r3oi
Иван проверьте балун на нагрузку 200 ом .
В диапазоне от 1.9 до 30мгц КСВ 1-1.1.
Не работает не балун , а Ваша антенна.
У нее сопротивление не близкое к 200ом, отсюда и результат.
И когда представляется указывайте свой позывной.
Иван.(R5ZQ)
Михаил,а какой длины должна быть антенна тогда.Я же вижу резонанс на 2,1 MHz и на 3,3 MHz. 200 ом. это идеальная нагрузка и антенна не может иметь такое сопротивление на всех диапазонах.От 7 MHz антенна работает,но мне эти диапазоны не нужны.Хотел 160м. и 80м.,но уже будут две разные антенны.
Михаил. r3oi
Витков достаточно , если делать больше , то будет другое сопротивление.
Если добавите один виток будет 300ом,
два - 450 , три- 600
Если интересно как правильно сделать, пишите на мою почту: rn3oi@mail.ru
Иван.(R5ZQ)
Михаил,написал на почту,но что то пока без ответа.
Иван.(R5ZQ)
Всё таки дело было в балуне,ну не подошёл он к длинной антенне.Намотал на кольце 12 витков простого сетевого провода в двойной изоляции.Всё чётко,на 160 и 80м антенна заработала,остальные мне не нужны.Буду пробовать данный балун на короткой антенне (41м.),так ради эксперимента.
Михаил. r3oi
Не подошёл потому что не балун не правильный ,а антенна имеет совсем другое сопротивление ,т.к. у неё подвес не понятный ( сами писали мне на почту).
Вы намотали 12витков на кольце , как пишите , получив 1:1 т.е 50ом с обеих сторон.
Получается в вашем случае , подвес как IV у неё сопротивление ближе к 50ом . Естественно 1:4 работать не будет.
Выход: надо иметь приборы и замерять параметры антенны , а потом ставить балун.
ALEX R9RT
Какие ферритовые трубки в балуне и есть ли у вас такие в продаже?
Комментировать
Сергей
пара трубок FB43-1020 . работает от 7мГц и до ..... На нЧ мало индуктивности 18мкгн . Для работы на 3,5 и 1,8 надо 4 таких трубки . На нч завал по КСВ . На вч тоже завал , изза не правильной конструкции обмоток .

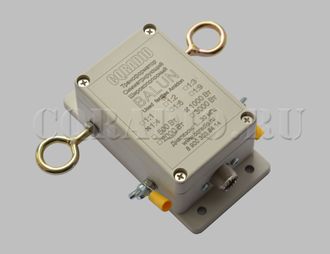

/15be376081818e7.s.siteapi.org/img/6v9tvi1v8oowwwk4cgkg488g0ckwc0 "Балун 1:4 1000 Вт")
