Набор для сборки антенного коммутатора CQ-4
Набор для сборки антенного коммутатора CQ-4

Набор для сборки антенного коммутатора CQ-4

1600 руб.
В корзину

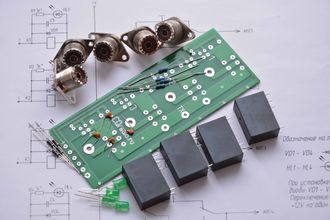

Набор для сборки антенного коммутатора CQ-4.


В набор входит:

Печатная плата 52x137мм 1 шт
Конденсатор 0,1 мкФ 4 шт
Диод 1N4007 4 шт
Резистор 0,25 Вт 1,2 кОм 4 шт
Светодиод выводной 5мм 4 шт
Реле CQ-12VDC-SL-1C (TRA2-L-12VDC) 4 шт
Разъём SO-239NGB U-2452 5 шт





Николай

Злравствуйте! есть ли схема данного коммутатора для каких диапазонов он работает и чем переключаются релюхи...кнопками или .... Спасибо.

Комментировать
N2AIE

need assembly details.

Владимир

Схема очень простая, это видно по печатной схеме платы, к данному переключателю нужно сделать блок питания на напряжение питания реле, реле переключать можно галетным переключателем, для чего необходимо подключить кабель управлением переключения антенн, я использую витую пару, использую 5 проводников.
