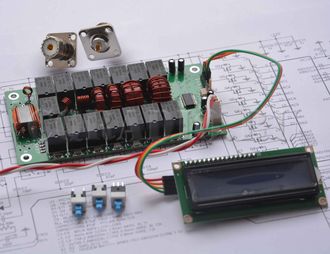

Автоматический антенный тюнер ATU-100 7x7 N7DDC
нет в наличии
ВЕРСИЯ ПРОШИВКИ 3.1.
В комплект входит:
Настроенная,проверенная плата
Дисплей LCD 1602
Диапазон 1.8 -54мгц
Основные характеристики автотюнера ATU-100 7х7:
Диапазон допустимых питающих напряжений: 10 - 15 Вольт постоянного тока
Максимальный ток потребления: 300 мА
Максимальная рабочая проходная мощность: 100 Ватт
Максимально возможная измеренная мощность: 150 Ватт
Минимальная мощность, необходимая для начала настройки: 1 Ватт
Минимально возможная измеренная мощность: 0, 1 Ватт
Шаг измерения при мощности до 10 Ватт: 0, 1 Ватт
Шаг измерения при мощности выше 10 Ватт: 1 Ватт
Точность измерения мощности: 10%
Максимальная установленная индуктивность: 8, 4 мкГн
Минимальный шаг установки индуктивности: 0, 05 мкГн
Максимальная установленная емкость: 1870 пФ
Минимальный шаг установки емкости: 10 пФ.
Комментарии
Добавить комментарийПроизводит ли данный тюнер настройку антенны автоматически при подаче несущей, или требуется нажатие кнопок? Хочу разместить его во дворе под антенной G5RV и запитать по bias tee, без дополнительных управляющих кабелей.
КомментироватьТюнер работает как в ручном , так и в автоматическом режимах.
Переход производится в ручную нажатием соответствующей кнопки.
Описание можно скачать :
http://www.cqham.ru/forum/showthread.php?38284-Простой-малогабаритный-автотюнер-от-N7DDC
Подскажите, возможен заказ версии на бистабильных реле ?
Комментироватьтюнер требует настройки?
Комментировать- версия прошивки 3.0
Комментировать- размер дисплея 80x35x20 мм
- тюнеров собранных в корпусе ПОКА в продаже нету
Хотелось бы знать:
Комментировать- какая версия используется в данном тюнере;
- каков размер дисплея;
- имеется ли в продаже тюнер собранный в корпусе.
С уважением, Владимир
73!
30 - 300 ом
КомментироватьКакое максимальное сопротивление антенны, может солосовать данный тюнер?
КомментироватьКакой диапазон согласовывает этот тюнер?
КомментироватьДиапазон 1.8 -30мгц.
